注意

本文主要对 JVM 内存结构进行讲解，注意不要和 Java 内存模型混淆了。

• 内存是非常重要的系统资源，是硬盘和 CPU 的中间仓库及桥梁，承载着操作系统和应用程序的实时运行。

• JVM 内存布局规定了 Java 在运行过程中内存申请、分配、管理的策略，保证了 JVM 的高效稳定运行。

• 不同的 JVM 对于内存的划分方式和管理机制存在着部分差异。（主要是方法区的不同）

• Java 虚拟机定义了若干种程序运行期间会使用到的运行时数据区，其中有一些会随着虚拟机启动而创建，随着虚拟机退出而销毁。另外一些则是与线程一一对应的，会随着线程开始和结束而创建和销毁。

  • 线程私有：程序计数器、虚拟机栈、本地方法区；【不存在垃圾回收问题】

  • 线程共享：堆、方法区、堆外内存（Java7 的永久代或 JDK8 的元空间、代码缓存）

• 一个 JVM 对应一个 Runtime 实例（单例）

共享资源如何保证线程安全？

前置知识 - 线程

• 线程是一个程序里的运行单元。JVM 允许一个应用有多个线程并行的执行。
• 在 Hotspot JVM 里，每个线程都与操作系统的本地线程直接映射。
  • 当一个 Java 线程准备好^[1]执行以后，此时一个操作系统的本地线程也同时创建。Java 线程执行终止后，本地线程也会回收。
• 操作系统负责所有线程的安排调度到任何一个可用的 CPU 上。一旦本地线程初始化成功，它就会调用 Java 线程中的 run () 方法。

JVM 系统线程

如果你使用 console 或者是任何一个调试工具，都能看到在后台有许多线程在运行。这些后台线程不包括调用 public static void main(String[] args) 的 main 线程以及所有这个 main 线程自己创建的线程。

这些主要的后台系统线程在 Hotspot JVM 里主要是以下几个：

• 虚拟机线程：这种线程的操作是需要 JVM 达到安全点才会出现。这些操作必须在不同的线程中发生的原因是他们都需要 JVM 达到安全点，这样堆才不会变化。这种线程的执行类型包括 "stop-the-world" 的垃圾收集，线程栈收集，线程挂起以及偏向锁撤销。

• 周期任务线程：这种线程是时间周期事件的体现（比如中断），他们一般用于周期性操作的调度执行。

• GC 线程：这种线程对在 JVM 里不同种类的垃圾收集行为提供了支持。

• 编译线程：这种线程在运行时会将字节码编译成到本地代码。

• 信号调度线程：这种线程接收信号并发送给 JVM，在它内部通过调用适当的方法进行处理。

程序计数器

程序计数寄存器（Program Counter Register,PC 寄存器），Register 的命名源于 CPU 的寄存器，寄存器存储指令相关的线程信息，CPU 只有把数据装载到寄存器才能够运行。

这里，并非是广义上所指的物理寄存器，叫程序计数器（或 PC 计数器或指令计数器）会更加贴切（也称为程序钩子），并且也不容易引起一些不必要的误会。JVM 中的 PC 寄存器是对物理 PC 寄存器的一种抽象模拟。

程序计数器是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。

作用

PC 寄存器用来存储指向下一条指令的地址，即将要执行的指令代码。由执行引擎读取下一条指令。

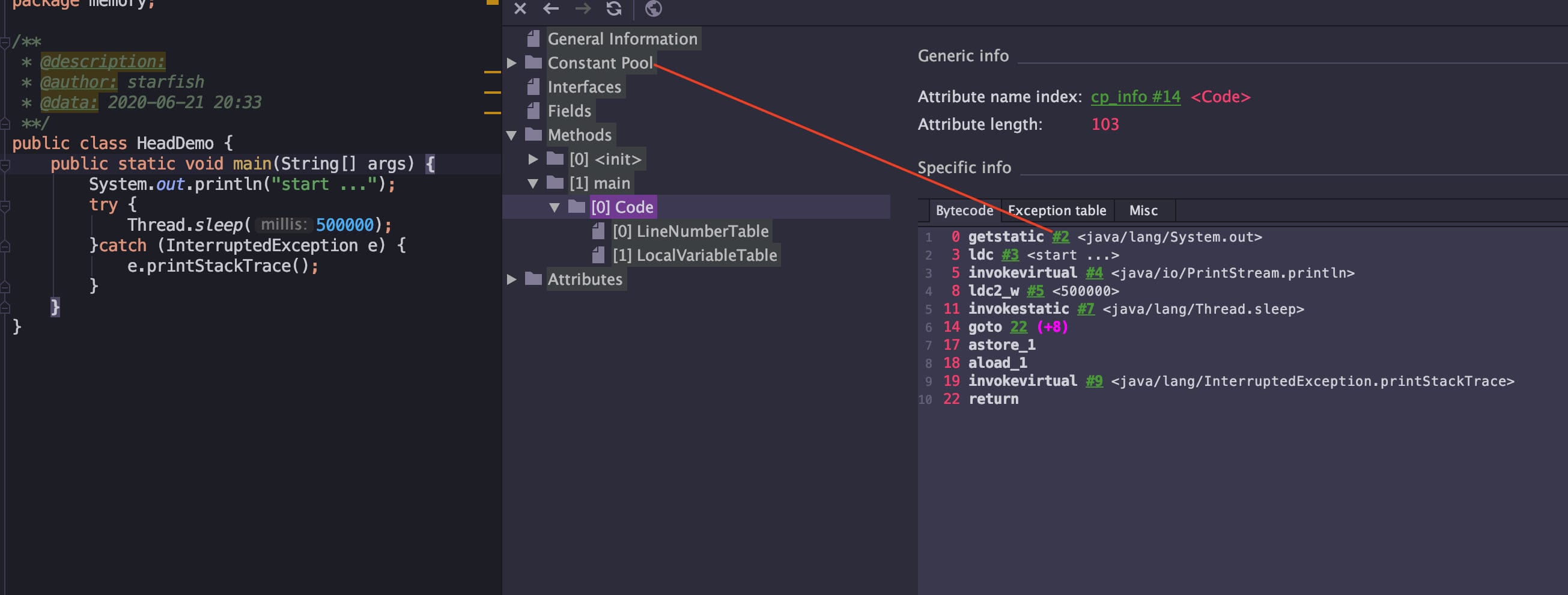

（分析：进入 class 文件所在目录，执行 javap -v xx.class 反解析（或者通过 IDEA 插件 Jclasslib 直接查看，上图），可以看到当前类对应的 Code 区（汇编指令）、本地变量表、异常表和代码行偏移量映射表、常量池等信息。）

关于类的字节码相关可以看：JVM 基础 - 类字节码详解

总结

• 它是一块很小的内存空间，几乎可以忽略不计。也是运行速度最快的存储区域

• 在 JVM 规范中，每个线程都有它自己的程序计数器，是线程私有的，生命周期与线程的生命周期一致

• 任何时间一个线程都只有一个方法在执行，也就是所谓的当前方法。

  • 如果当前线程正在执行的是 Java 方法，程序计数器记录的是 JVM 字节码指令地址
  • 如果是执行 native 方法，则是未指定值（undefined）

• 它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成

• 字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令

• 它是唯一一个在 JVM 规范中没有规定任何 OutOfMemoryError 情况的区域

面试题

1. 使用 PC 寄存器存储字节码指令地址有什么用呢？为什么使用 PC 寄存器记录当前线程的执行地址呢？

• 因为 CPU 需要不停的切换各个线程，这时候切换回来以后，就得知道接着从哪开始继续执行。
• JVM 的字节码解释器就需要通过改变 PC 寄存器的值来明确下一条应该执行什么样的字节码指令。

2. PC 寄存器为什么会被设定为线程私有的？

所谓的多线程在一个特定的时间段内只会执行其中某一个线程的方法，CPU 会不停地做任务切换，这样必然导致经常中断或恢复，如何保证分毫无差呢？为了能够准确地记录各个线程正在执行的当前字节码指令地址，最好的办法自然是为每一个线程都分配一个 PC 寄存器，这样一来各个线程之间便可以进行独立计算，从而不会出现相互干扰的情况。

笔记

总要有一个地方记录某一线程执行到哪里，而这个地方就叫 PC 寄存器。——NipGeihou

虚拟机栈⭐

内存中的栈和堆

栈是运行时的单位，而堆是存储的单位

• 栈解决程序的运行问题，即程序如何执行，或者说如何处理数据。

• 堆解决的是数据存储的问题，即数据怎么放，放哪里

基本内容

概述

Java 虚拟机栈 (Java Virtual Machine Stacks)，早期也叫 Java 栈。每个线程在创建的时候都会创建一个虚拟机栈，其内部保存一个个的栈帧 (Stack Frame），对应着一次次 Java 方法调用，是线程私有的，生命周期和线程一致。

作用

主管 Java 程序的运行，它保存方法的局部变量、部分结果，并参与方法的调用和返回。

特点

• 栈是一种快速有效的分配存储方式，访问速度仅次于程序计数器

• JVM 直接对虚拟机栈的操作只有两个：

  • 每个方法执行，伴随着入栈（进栈 / 压栈）
  • 方法执行结束出栈

• 栈不存在垃圾回收问题

栈中可能出现的异常

Java 虚拟机规范允许 Java 虚拟机栈的大小是动态的或者是固定不变的

• 如果采用固定大小的 Java 虚拟机栈，那每个线程的 Java 虚拟机栈容量可以在线程创建的时候独立选定。如果线程请求分配的栈容量超过 Java 虚拟机栈允许的最大容量，Java 虚拟机将会抛出一个 StackOverflowError 异常
• 如果 Java 虚拟机栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的虚拟机栈，那 Java 虚拟机将会抛出一个 OutOfMemoryError 异常

设置最大栈大小

默认 1024k，可以通过参数 -Xss 来设置线程的最大栈空间，栈的大小直接决定了函数调用的最大可达深度。

官方提供的参考工具，可查一些参数和操作：https://docs.oracle.com/javase/8/docs/technotes/tools/windows/java.html#BGBCIEFC

存储单位

栈中存储什么？

• 每个线程都有自己的栈，栈中的数据都是以栈帧（Stack Frame）的格式（基本单位）存在
• 在这个线程上正在执行的每个方法都各自有对应的一个栈帧
• 栈帧是一个内存区块，是一个数据集，维系着方法执行过程中的各种数据信息

运行原理

• JVM 直接对 Java 栈的操作只有两个，对栈帧的压栈和出栈，遵循 “先进后出 / 后进先出” 原则
• 在一条活动线程中，一个时间点上，只会有一个活动的栈帧。即只有当前正在执行的方法的栈帧（栈顶栈帧）是有效的，这个栈帧被称为当前栈帧（Current Frame），与当前栈帧对应的方法就是当前方法（Current Method），定义这个方法的类就是当前类（Current Class）
• 执行引擎运行的所有字节码指令只针对当前栈帧进行操作
• 如果在该方法中调用了其他方法，对应的新的栈帧会被创建出来，放在栈的顶端，称为新的当前栈帧
• 不同线程中所包含的栈帧是不允许存在相互引用的，即不可能在一个栈帧中引用另外一个线程的栈帧
• 如果当前方法调用了其他方法，方法返回之际，当前栈帧会传回此方法的执行结果给前一个栈帧，接着，虚拟机会丢弃当前栈帧，使得前一个栈帧重新成为当前栈帧
• Java 方法有两种返回函数的方式，一种是正常的函数返回，使用 return 指令，另一种是抛出异常，不管用哪种方式，都会导致栈帧被弹出

IDEA 在 debug 时候，可以在 debug 窗口看到 Frames 中各种方法的压栈和出栈情况

栈帧

每个栈帧（Stack Frame）中存储着：

• 局部变量表（Local Variables）
• 操作数栈（Operand Stack）(或称为表达式栈)
• 动态链接（Dynamic Linking）：指向运行时常量池的方法引用
• 方法返回地址（Return Address）：方法正常退出或异常退出的地址
• 一些附加信息

局部变量表

• 局部变量表也被称为局部变量数组或者本地变量表
• 定义为一个数字数组，主要用于存储方法参数和定义在方法体内的局部变量，这些数据类型包括各类基本数据类型、对象引用（reference 类型，它并不等同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或其他与此相关的位置）和 returnAddress 类型（指向了一条字节码指令的地址，已被异常表取代）
• 由于局部变量表是建立在线程的栈上，是线程的私有数据，因此不存在数据安全问题
• 局部变量表所需要的容量大小是编译期确定下来的，并保存在方法的 Code 属性的 maximum local variables 数据项中。在方法运行期间是不会改变局部变量表的大小的
• 方法嵌套调用的次数由栈的大小决定。一般来说，栈越大，方法嵌套调用次数越多。对一个函数而言，它的参数和局部变量越多，使得局部变量表膨胀，它的栈帧就越大，以满足方法调用所需传递的信息增大的需求。进而函数调用就会占用更多的栈空间，导致其嵌套调用次数就会减少。
• 局部变量表中的变量只在当前方法调用中有效。在方法执行时，虚拟机通过使用局部变量表完成参数值到参数变量列表的传递过程。当方法调用结束后，随着方法栈帧的销毁，局部变量表也会随之销毁。
• 参数值的存放总是在局部变量数组的 index0 开始，到数组长度 -1 的索引结束

使用 jclasslib 源码分析：

点击查看

0 new #2 <cn/nipx/jvm/LocalVariablesTest>
 3 dup
 4 invokespecial #3 <cn/nipx/jvm/LocalVariablesTest.<init> : ()V>
 7 astore_0
 8 new #4 <java/util/Date>
11 dup
12 invokespecial #5 <java/util/Date.<init> : ()V>
15 astore_1
16 bipush 10
18 istore_2
19 getstatic #6 <java/lang/System.out : Ljava/io/PrintStream;>
22 iload_2
23 invokevirtual #7 <java/io/PrintStream.println : (I)V>
26 return

图中的起始 PC + 长度都为 27，因为此方法的长度为 27，即变量的作用域结束为方法的结束行。

槽 Slot

• 局部变量表最基本的存储单元是 Slot（变量槽，局部变量表数组中的元素）

• 在局部变量表中，32 位以内的类型只占用 1 个 Slot (包括 returnAddress 类型)，64 位的类型（long 和 double）占用 2 个连续的 Slot

  • byte、short、char 在存储前被转换为 int，boolean 也被转换为 int，0 表示 false，非 0 表示 true
  • long 和 double 则占据两个 Slot

• JVM 会为局部变量表中的每一个 Slot 都分配一个访问索引，通过这个索引即可成功访问到局部变量表中指定的局部变量值，索引值的范围从 0 开始到局部变量表最大的 Slot 数量

• 当一个实例方法被调用的时候，它的方法参数和方法体内部定义的局部变量将会按照顺序被复制到局部变量表中的每一个 Slot 上

• 如果需要访问局部变量表中一个 64bit 的局部变量值时，只需要使用前一个索引即可。（比如：访问 long 或 double 类型变量，不允许采用任何方式单独访问其中的某一个 Slot）

• 如果当前帧是由构造方法或实例方法创建的，那么该对象引用 this 将会存放在 index 为 0 的 Slot 处，其余的参数按照参数表顺序继续排列

  这里就引出一个问题：静态方法中为什么不可以引用 this？就是因为 this 变量不存在于当前方法的局部变量表中；同时也解释了，为什么在 Java 规范中要求声明变量时考虑最小作用域的问题。

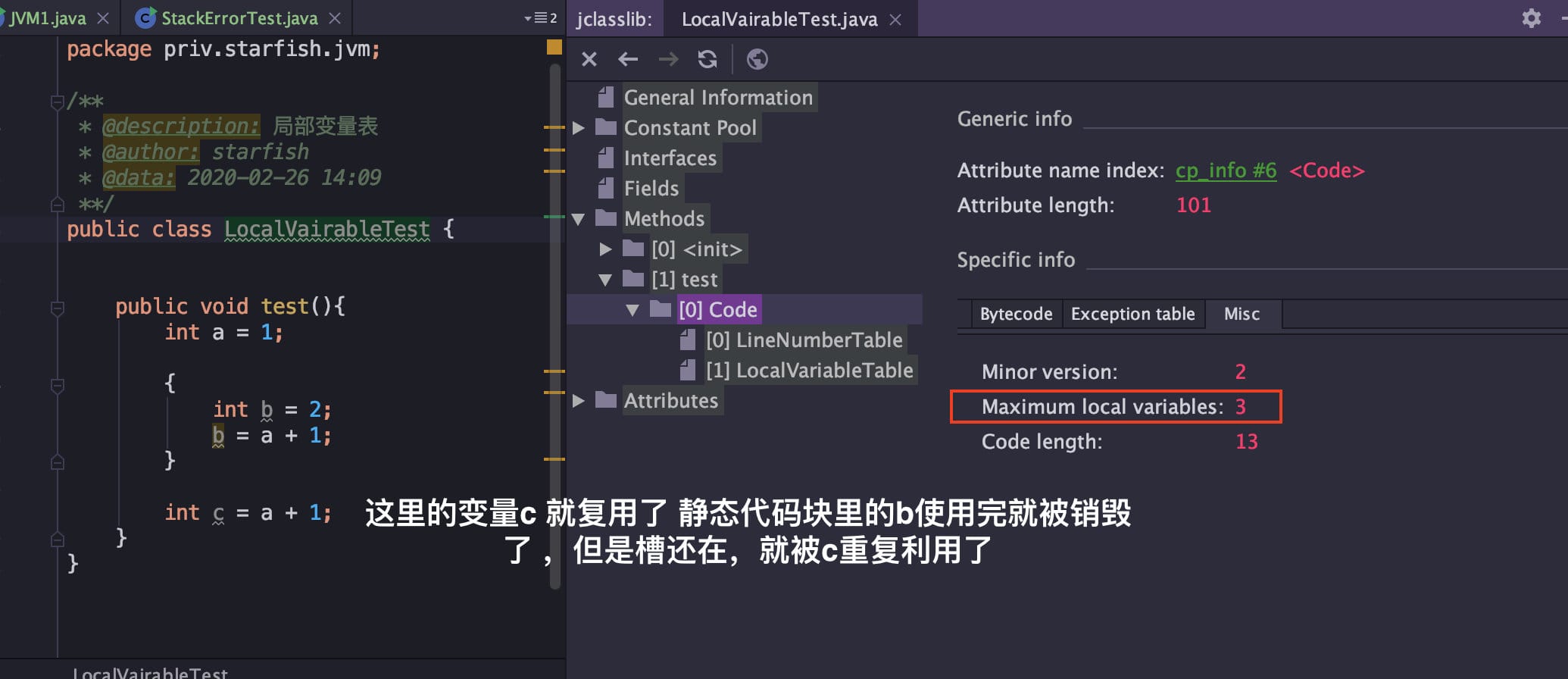

• 栈帧中的局部变量表中的槽位是可以重用的，如果一个局部变量过了其作用域，那么在其作用域之后申明的新的局部变量就很有可能会复用过期局部变量的槽位，从而达到节省资源的目的。（下图中，this、a、b、c 理论上应该有 4 个变量，c 复用了 b 的槽）

• 在栈帧中，与性能调优关系最为密切的就是局部变量表。在方法执行时，虚拟机使用局部变量表完成方法的传递
• 局部变量表中的变量也是重要的垃圾回收根节点，只要被局部变量表中直接或间接引用的对象都不会被回收

静态变量与局部变量的对比

• 成员变量：在使用前，都经历过默认初始化赋值
  • 类变量 (static)：linking 的 prepare 阶段：给类变量默认赋值 ---> initial 阶段：给类变量显示赋值即静态代码块赋值
  • 实例变量：随着对象的创建，会在堆空间中分配实例变量空间，并进行默认赋值
• 局部变量：在使用前，必须要进行显式赋值！否则，编译不通过。

操作数栈

笔记

下面提及的特点，基本都是 栈 这一数据结构的特点。

• 每个独立的栈帧中除了包含局部变量表之外，还包含一个后进先出（Last-In-First-Out）的操作数栈，也可以称为表达式栈（Expression Stack），基于数组实现。

• 操作数栈，在方法执行过程中，根据字节码指令，往操作数栈中写入数据或提取数据，即入栈（push）、出栈（pop）

  • 某些字节码指令将值压入操作数栈，其余的字节码指令将操作数取出栈。使用它们后再把结果压入栈。
  • 比如，执行复制、交换、求和等操作

概述

• 操作数栈（Operand Stack），主要用于保存计算过程的中间结果，同时作为计算过程中变量临时的存储空间
• 操作数栈就是 JVM 执行引擎的一个工作区，当一个方法刚开始执行的时候，一个新的栈帧也会随之被创建出来，此时这个方法的操作数栈是空的
• 每一个操作数栈都会拥有一个明确的栈深度用于存储数值，其所需的最大深度在编译期就定义好了，保存在方法的 Code 属性的 max_stack 数据项中（即栈数组的 length）
• 栈中的任何一个元素都可以是任意的 Java 数据类型
  • 32bit 的类型占用一个栈单位深度
  • 64bit 的类型占用两个栈单位深度
• 操作数栈并非采用访问索引的方式来进行数据访问的，而是只能通过标准的入栈和出栈操作来完成一次数据访问
• 如果被调用的方法带有返回值的话，其返回值将会被压入当前栈帧的操作数栈中，并更新 PC 寄存器中下一条需要执行的字节码指令
• 操作数栈中元素的数据类型必须与字节码指令的序列严格匹配，这由编译器在编译期间进行验证，同时在类加载过程中的类检验阶段的数据流分析阶段要再次验证
• 另外，我们说 Java 虚拟机的解释引擎是基于栈的执行引擎，其中的栈指的就是操作数栈

使用 jclasslib 源码分析：

点击查看

源码：

    public void testAddOperation() {
        byte i = 15;
        int j = 8;
        int k = i + j;
    }

字节码：

 0 bipush 15 # 把15(int)放到 操作数栈 中；tip:byte、short、char、boolean都以int型来保存
 2 istore_1 # 从 操作数栈 出栈到 局部变量表索引1 处；为什么不是0？因为这是一个实例方法，0存储了this
 3 bipush 8 # 把8(int)放到操作数栈中
 5 istore_2 # 从 操作数栈 出栈到 局部变量表索引2 处；
 6 iload_1 # 取出 局部变量表索引1 数据到 操作数栈 入栈
 7 iload_2 # 取出 局部变量表索引2 数据到 操作数栈 入栈
 8 iadd # 由 执行引擎 将 操作数栈 的两个数据出栈相加，得到之和入栈
 9 istore_3 # 从 操作数栈 出栈到 局部变量表索引3 处；
10 return # 结束

栈顶缓存（Top-of-stack-Cashing）

HotSpot 的执行引擎采用的并非是基于寄存器的架构，但这并不代表 HotSpot VM 的实现并没有间接利用到寄存器资源。寄存器是物理 CPU 中的组成部分之一，它同时也是 CPU 中非常重要的高速存储资源。一般来说，寄存器的读 / 写速度非常迅速，甚至可以比内存的读 / 写速度快上几十倍不止，不过寄存器资源却非常有限，不同平台下的 CPU 寄存器数量是不同和不规律的。寄存器主要用于缓存本地机器指令、数值和下一条需要被执行的指令地址等数据。

基于栈式架构的虚拟机所使用的零地址指令更加紧凑，但完成一项操作的时候必然需要使用更多的入栈和出栈指令，这同时也就意味着将需要更多的指令分派（instruction dispatch）次数和内存读 / 写次数。由于操作数是存储在内存中的，因此频繁的执行内存读 / 写操作必然会影响执行速度。为了解决这个问题，HotSpot JVM 设计者们提出了栈顶缓存技术，将栈顶元素全部缓存在物理 CPU 的寄存器中，以此降低对内存的读 / 写次数，提升执行引擎的执行效率

动态链接

• 即指向运行时常量池的方法引用

• 每一个栈帧内部都包含一个指向运行时常量池中该栈帧所属方法的引用。包含这个引用的目的就是为了支持当前方法的代码能够实现动态链接 (Dynamic Linking)。比如：invokedynamic 指令

• 在 Java 源文件被编译到字节码文件中时，所有的变量和方法引用都作为符号引用（Symbolic Reference）保存在 Class 文件的常量池中。比如：描述一个方法调用了另外的其他方法时，就是通过常量池中指向方法的符号引用来表示的，那么动态链接的作用就是为了将这些符号引用转换为调用方法的直接引用

JVM 是如何执行方法调用的

方法调用不同于方法执行，方法调用阶段的唯一任务就是确定被调用方法的版本（即调用哪一个方法），暂时还不涉及方法内部的具体运行过程。Class 文件的编译过程中不包括传统编译器中的连接步骤，一切方法调用在 Class 文件里面存储的都是符号引用，而不是方法在实际运行时内存布局中的入口地址（直接引用）。也就是需要在类加载阶段，甚至到运行期才能确定目标方法的直接引用。

【这一块内容，除了方法调用，还包括解析、分派（静态分派、动态分派、单分派与多分派），这里先不介绍，后续再挖】

在 JVM 中，将符号引用转换为调用方法的直接引用与方法的绑定机制有关

• 静态链接：

  • 当一个字节码文件被装载进 JVM 内部时，如果被调用的目标方法在编译期可知，且运行期保持不变时。这种情况下将调用方法的符号引用转换为直接引用的过程称之为静态链接

• 动态链接：

  • 如果被调用的方法在编译期无法被确定下来，也就是说，只能在程序运行期将调用方法的符号引用转换为直接引用，由于这种引用转换过程具备动态性，因此也就被称之为动态链接

对应的方法的绑定机制为：早期绑定（Early Binding）和晚期绑定（Late Binding）。绑定是一个字段、方法或者类在符号引用被替换为直接引用的过程，这仅仅发生一次。

• 早期绑定：

  • 早期绑定就是指被调用的目标方法如果在编译期可知，且运行期保持不变时，即可将这个方法与所属的类型进行绑定，这样一来，由于明确了被调用的目标方法究竟是哪一个，因此也就可以使用静态链接的方式将符号引用转换为直接引用。

• 晚期绑定：

  • 如果被调用的方法在编译器无法被确定下来，只能够在程序运行期根据实际的类型绑定相关的方法，这种绑定方式就被称为晚期绑定。

笔记

随着高级语言的横空出世，类似于 Java 一样的基于面向对象的编程语言如今越来越多，尽管这类编程语言在语法风格上存在一定的差别，但是它们彼此之间始终保持着一个共性，那就是都支持封装、继承和多态等面向对象特性，既然这一类的编程语言具备多态特性，那么自然也就具备早期绑定和晚期绑定两种绑定方式。

Java 中任何一个普通的方法其实都具备虚函数的特征，它们相当于 C 语言中的虚函数（C 中则需要使用关键字 virtual 来显式定义）。如果在 Java 程序中不希望某个方法拥有虚函数的特征时，则可以使用关键字 final 来标记这个方法。

虚方法和非虚方法

• 如果方法在编译器就确定了具体的调用版本，这个版本在运行时是不可变的。这样的方法称为非虚方法.
  • 比如静态方法、私有方法、final 方法、实例构造器、父类方法都是非虚方法
  • 子类对象的多态性的使用前提：①类的继承关系 ②方法的重写（与此相抵触的便是非虚方法）
• 其他方法称为虚方法

invokestatic 指令和 invokespecial 指令调用的方法称为非虚方法，其余的（final 修饰的除外）称为虚方法

关于invokedynamic指令

• JVM 字节码指令集一直比较稳定，一直到 Java7 中才增加了一个 invokedynamic 指令，这是 Java 为了实现「动态类型语言」支持而做的一种改进。

• 但是在 Java7 中并没有提供直接生成 invokedynamic 指令的方法，需要借助 ASM 这种底层字节码工具来产生 invokedynamic 指令。直到 Java8 的 Lambda 表达式的出现，invokedynamic 指令的生成，在 Java 中才有了直接的生成方式。

• Java7 中增加的动态语言类型支持的本质是对 Java 虚拟机规范的修改，而不是对 Java 语言规则的修改，这一块相对来讲比较复杂，增加了虚拟机中的方法调用，最直接的受益者就是运行在 Java 平台的动态语言的编译器。

动态类型语言和静态类型语言

• 动态类型语言和静态类型语言两者的区别就在于对类型的检查是在编译期还是在运行期，满足前者就是静态类型语言，反之是动态类型语言。

• 说的再直白一点就是，静态类型语言是判断变量自身的类型信息；动态类型语言是判断变量值的类型信息，变量没有类型信息，变量值才有类型信息，这是动态语言的一个重要特征。

虚方法表

在面向对象编程中，会频繁的使用到动态分派，如果每次动态分派都要重新在类的方法元数据中搜索合适的目标有可能会影响到执行效率。为了提高性能，JVM 采用在类的方法区建立一个虚方法表（virtual method table），使用索引表来代替查找。非虚方法不会出现在表中。

每个类中都有一个虚方法表，表中存放着各个方法的实际入口。

虚方法表会在类加载的连接阶段被创建并开始初始化，类的变量初始值准备完成之后，JVM 会把该类的方法表也初始化完毕。

方法返回地址

• 存放调用该方法的 PC 寄存器的值。

• 一个方法的结束，有两种方式：

  • 正常执行完成
  • 出现未处理的异常，非正常退出

• 无论通过哪种方式退出，在方法退出后都返回到该方法被调用的位置。

  • 正常退出时，调用者的 PC 计数器的值作为返回地址，即调用该方法的指令的下一条指令的地址。
  • 异常退出时，返回地址是要通过异常表来确定的，栈帧中一般不会保存这部分信息。

当一个方法开始执行后，只有两种方式可以退出这个方法：

点击查看

1. 执行引擎遇到任意一个方法返回的字节码指令，会有返回值传递给上层的方法调用者，简称正常完成出口

   • 方法返回值的实际数据类型决定了需要使用哪个返回指令

     • ireturn：当返回值为 boolean、byte、char、short 、int

     • lreturn

     • freturn

     • dreturn

     • areturn：引用数据类型

     • return：void 方法、构造器方法、类和接口的初始化方法

2. 在方法执行的过程中遇到了异常，并且这个异常没有在方法内进行处理，也就是只要在本方法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出（即没有被捕获的）。简称异常完成出口

   • 方法执行过程中抛出异常时的异常处理，存储在一个异常处理表，方便在发生异常的时候找到处理异常的代码。

本质上，方法的退出就是当前栈帧出栈的过程。此时，需要恢复上层方法的局部变量表、操作数栈、将返回值压入调用者栈帧的操作数栈、设置 PC 寄存器值等，让调用者方法继续执行下去。

正常和异常完成出口的区别

有没有给上层调用者产生任何的返回值，有则正常，无则异常。

附加信息

• 不一定有

• 栈帧中还允许携带与 Java 虚拟机实现相关的一些附加信息。例如，对程序调试提供支持的信息，但这些信息取决于具体的虚拟机实现。

面试题

举例栈溢出的情况？（StackOverflowError）

• 通过 -Xss 设置栈的大小

调整栈大小，就能保证不出现溢出么？

不能保证不溢出

分配的栈内存越大越好么？

不是，一定时间内降低了 OOM 概率，但是会挤占其它的线程空间，因为整个空间是有限的。

垃圾回收是否涉及到虚拟机栈？

不会

方法中定义的局部变量是否线程安全？

具体问题具体分析。

• 对象是在内部产生，并在内部消亡，没有返回到外部，那么它就是线程安全的（单线程）
• 反之则是线程不安全的（多线程）

本地方法栈

本地方法接口

一个 Java 调用非 Java 代码的接口

为什么要使用本地方法（Native Method）?

• 有些层次的任务用 Java 实现不容易
• 对程序的效率很在意

点击查看

• 与 Java 环境外交互：有时 Java 应用需要与 Java 外面的环境交互，这就是本地方法存在的原因。
• 与操作系统交互：JVM 支持 Java 语言本身和运行时库，但是有时仍需要依赖一些底层系统的支持。通过本地方法，我们可以实现用 Java 与实现了 jre 的底层系统交互， JVM 的一些部分就是 C 语言写的。
• Sun's Java：Sun 的解释器就是 C 实现的，这使得它能像一些普通的 C 一样与外部交互。jre 大部分都是用 Java 实现的，它也通过一些本地方法与外界交互。比如，类 java.lang.Thread 的 setPriority() 的方法是用 Java 实现的，但它实现调用的是该类的本地方法 setPrioruty() ，该方法是 C 实现的，并被植入 JVM 内部。

本地方法栈（Native Method Stack）

• 用于管理本地方法的调用
• 线程私有
• 允许线程固定或者可动态扩展的内存大小：异常情况与虚拟机栈相同

点击查看

• 如果线程请求分配的栈容量超过本地方法栈允许的最大容量，Java 虚拟机将会抛出一个 StackOverflowError 异常。
• 如果本地方法栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的本地方法栈，那么 Java 虚拟机将会抛出一个 OutofMemoryError 异常。

• 本地方法是使用 C 语言实现的
• 它的具体做法是 Native Method Stack 中登记 native 方法，在 Execution Engine 执行时加载本地方法库，当某个线程调用一个本地方法时，它不再受虚拟机限制，和虚拟机拥有同样的权限。
• 本地方法可以通过本地方法接口来访问虚拟机内部的运行时数据区，它甚至可以直接使用本地处理器中的寄存器，直接从本地内存的堆中分配任意数量的内存
• 并不是所有 JVM 都支持本地方法。因为 Java 虚拟机规范并没有明确要求本地方法栈的使用语言、具体实现方式、数据结构等。如果 JVM 产品不打算支持 native 方法，也可以无需实现本地方法栈
• 在 Hotspot JVM 中，直接将本地方法栈和虚拟机栈合二为一

栈是运行时的单位，而堆是存储的单位。

栈解决程序的运行问题，即程序如何执行，或者说如何处理数据。堆解决的是数据存储的问题，即数据怎么放、放在哪。

堆内存⭐

• 一个 JVM 实例只存在一个堆内存
• 启动即创建，创建后不可调整空间大小（启动前可参数调节）
• Java 虚拟机管理的内存中最大的一块
• 线程共享
• 目的：存放对象实例，几乎所有的对象实例以及数据都在这里分配内存
• 在方法结束后，堆中的对象不会马上被移除，仅在垃圾收集的时候才会被移除
• GC 执行垃圾回收的重点区域

内存划分

约定

新生区 = 新生代 = 年轻代 = Young Generation Space

养老区 = 老年区 = 老年代 = Tenure Generation Space

永久区 = 永久代 = Permanent Space

元空间 = Mate Space

为了进行高效的垃圾回收，虚拟机把堆内存逻辑上划分成三块区域：

• 新生代（年轻代）：新对象和没达到一定年龄的对象都在新生代
• 老年代（养老区）：被长时间使用的对象，老年代的内存空间应该要比年轻代更大
• 元空间（JDK1.8 之前叫永久代）：像一些方法中的操作临时对象等，JDK1.8 之前是占用 JVM 内存，JDK1.8 之后直接使用物理内存

Java 虚拟机规范规定，Java 堆可以是处于物理上不连续的内存空间中，只要逻辑上是连续的即可，像磁盘空间一样。实现时，既可以是固定大小，也可以是可扩展的，主流虚拟机都是可扩展的（通过 -Xmx 和 -Xms 控制），如果堆中没有完成实例分配，并且堆无法再扩展时，就会抛出 OutOfMemoryError 异常。

年轻代 (Young Generation)

• 所有新对象创建的地方

• 当填充年轻代时，执行垃圾收集，这种垃圾收集称为 Minor GC。

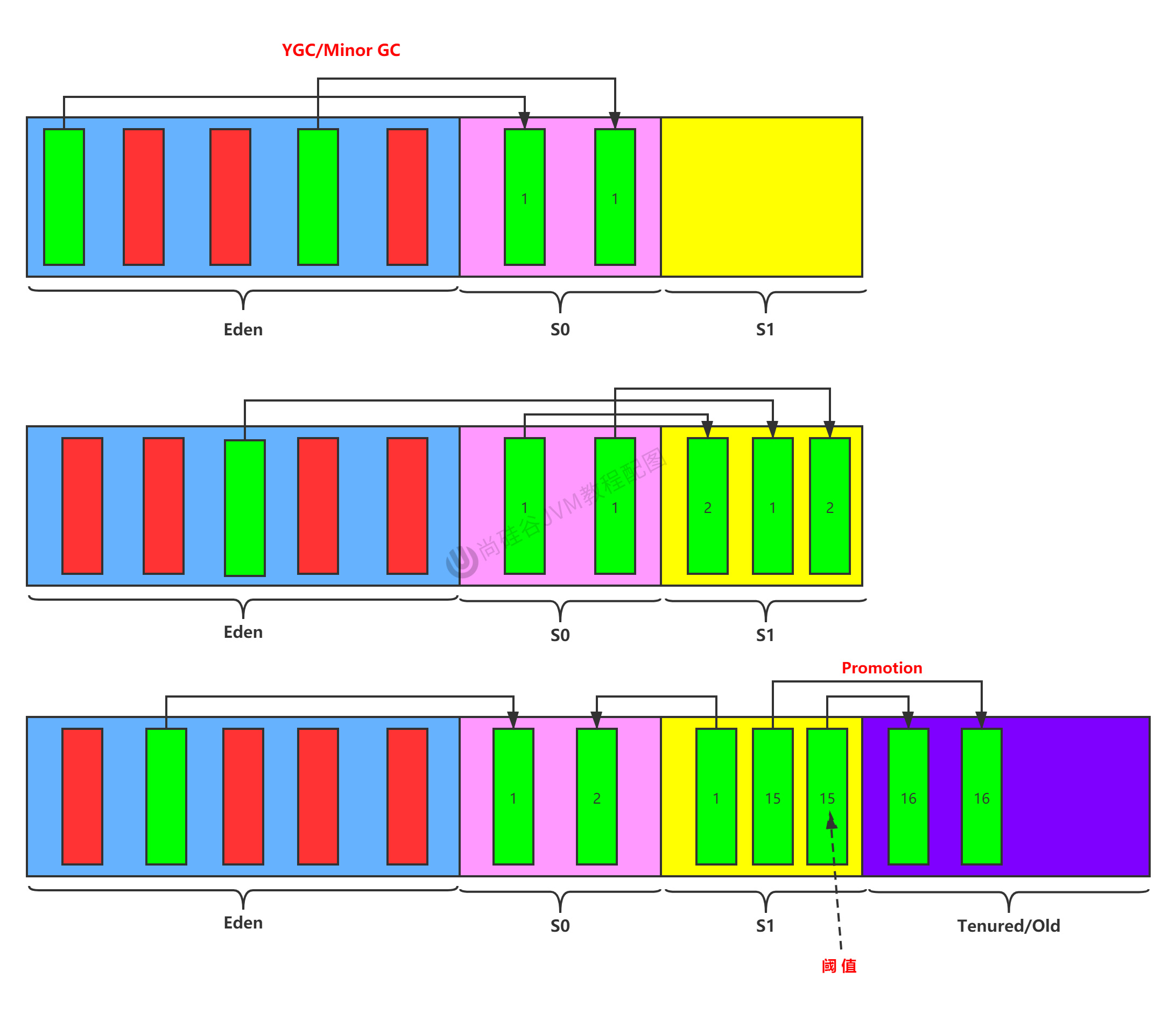

• 年轻代被分为三个部分，默认比例是 8:1:1 ：

  • 伊甸园（Eden Memory）
  • 两个幸存区（Survivor Memory，被称为 from/to 或 s0/s1）

• 大多数新创建的对象都位于 Eden 内存空间中

• 当 Eden 空间被对象填充时，执行 Minor GC，并将所有幸存者对象移动到一个幸存者空间中

• Minor GC 检查幸存者对象，并将它们移动到另一个幸存者空间。所以每次，一个幸存者空间总是空的

• 经过多次 GC 循环后存活下来的对象被移动到老年代。通常，这是通过设置年轻一代对象的年龄阈值来实现的，然后他们才有资格提升到老一代

老年代 (Old Generation)

旧的一代内存包含那些经过许多轮小型 GC 后仍然存活的对象。通常，垃圾收集是在老年代内存满时执行的。老年代垃圾收集称为 主 GC（Major GC），通常需要更长的时间。

大对象直接进入老年代（大对象是指需要大量连续内存空间的对象）。这样做的目的是避免在 Eden 区和两个 Survivor 区之间发生大量的内存拷贝

元空间

不管是 JDK8 之前的永久代，还是 JDK8 及以后的元空间，都可以看作是 Java 虚拟机规范中方法区的实现。

虽然 Java 虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫 Non-Heap（非堆），目的应该是与 Java 堆区分开。

所以元空间放在后边的方法区再说。

设置堆内存大小和 OOM

Java 堆用于存储 Java 对象实例，堆的大小在 JVM 启动的时候就确定了，可以通过 -Xmx 和 -Xms 来设定 (年轻代 + 老年代)

• -Xms 用来表示堆的起始内存，等价于 -XX:InitialHeapSize
• -Xmx 用来表示堆的最大内存，等价于 -XX:MaxHeapSize

如果堆的内存大小超过 -Xmx 设定的最大内存， 就会抛出 OutOfMemoryError 异常。

通常会将 -Xmx 和 -Xms 两个参数配置为相同的值，避免内存频发扩缩容（生产服务器内存本来就是给它用的）

• 默认情况下，初始堆内存大小为：电脑内存大小 / 64
• 默认情况下，最大堆内存大小为：电脑内存大小 / 4

代码演示：取到设置值及模拟 OOM

点击查看

public static void main(String[] args) {

  //返回 JVM 堆大小
  long initalMemory = Runtime.getRuntime().totalMemory() / 1024 /1024;
  //返回 JVM 堆的最大内存
  long maxMemory = Runtime.getRuntime().maxMemory() / 1024 /1024;

  System.out.println("-Xms : "+initalMemory + "M");
  System.out.println("-Xmx : "+maxMemory + "M");

  System.out.println("系统内存大小：" + initalMemory * 64 / 1024 + "G");
  System.out.println("系统内存大小：" + maxMemory * 4 / 1024 + "G");
}

查看 JVM 堆内存分配

• 在默认不配置 JVM 堆内存大小的情况下，JVM 根据默认值来配置当前内存大小

• 默认情况下新生代和老年代的比例是 1:2

  • 可通过 –XX:NewRatio 来配置，默认为 2，即 1:2 中的 2

• 新生代中的 Eden:Survivor0:Survivor1 的比例是 8:1:1

  • 可通过 -XX:SurvivorRatio 来配置，默认为 8，即 8:1:1 中的 8

关于Eden:Survivor0:Survivor1的默认不是8:1:1

当使用 JDK8 + 查看默认的新生代各区比例，会发现并不是规范中的 8:1:1 ，这是因为默认开启了 -XX:+UseAdaptiveSizePolicy ，此时默认的 –XX:NewRatio 和 -XX:SurvivorRatio 将会失效，可通过显示指明 -XX:SurvivorRatio 参数生效。

查看方法：

jps # 找到对应进程号

jstat -gc 进程号

不要随意关闭 -XX:+UseAdaptiveSizePolicy ，除非对堆内存的划分有明确的规划

关于UseAdaptiveSizePolicy 新生代自适应大小策略

• 每次 GC 后都会重新计算 Eden、From Survivor、To Survivor 的大小

• 计算依据：GC 过程中统计的 GC 时间、吞吐量、内存占用量

点击查看

$ java -XX:+PrintFlagsFinal -version | grep HeapSize
    uintx ErgoHeapSizeLimit                         = 0                                   {product}
    uintx HeapSizePerGCThread                       = 87241520                            {product}
    uintx InitialHeapSize                          := 134217728                           {product}
    uintx LargePageHeapSizeThreshold                = 134217728                           {product}
    uintx MaxHeapSize                              := 2147483648                          {product}
java version "1.8.0_211"
Java(TM) SE Runtime Environment (build 1.8.0_211-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.211-b12, mixed mode)
$ jmap -heap 进程号

对象在堆中的生命周期与分配

1. 当创建一个对象时，对象会被优先分配到新生代的 Eden 区
   • 此时 JVM 会给对象定义一个对象年轻计数器（ -XX:MaxTenuringThreshold 默认 15）
   • 如果分配的对象超过了 -XX:PetenureSizeThreshold (默认 0)，对象会直接被分配到老年代（默认情况下 -XX:PetenureSizeThreshold 不起作用，即所有对象都会在 Eden 区创建。)
2. 当 Eden 区空间不足时，JVM 将执行新生代的垃圾回收（Minor GC）
   • JVM 会把 Eden 区和 Survivor From 区存活的对象转移到 Survivor To 区中，存活对象年龄 +1

关于垃圾回收

频发在新生区收集，很少在养老区收集，几乎不在永久区 / 元空间收集

GC 垃圾回收简介

Minor GC、Major GC、Full GC

JVM 在进行 GC 时，并非每次都对堆内存（新生代、老年代；方法区）区域一起回收的，大部分时候回收的都是指新生代。

针对 HotSpot VM 的实现，它里面的 GC 按照回收区域分为两大类：部分收集（Partial GC），整堆收集（Full GC）

• 部分收集：不是完整收集整个 Java 堆的垃圾收集。其中又分为：
  • 新生代收集（Minor GC/Young GC）：只是新生代的垃圾收集
  • 老年代收集（Major GC/Old GC）：只是老年代的垃圾收集
    • 目前，只有 CMS GC 会有单独收集老年代的行为
    • 很多时候 Major GC 会和 Full GC 混合使用，需要具体分辨是老年代回收还是整堆回收
  • 混合收集（Mixed GC）：收集整个新生代以及部分老年代的垃圾收集
    • 目前只有 G1 GC 会有这种行为
• 整堆收集（Full GC）：收集整个 Java 堆和方法区的垃圾

TLAB

什么是 TLAB （Thread Local Allocation Buffer）?

• 从内存模型而不是垃圾回收的角度，对 Eden 区域继续进行划分，JVM 为每个线程分配了一个私有缓存区域，它包含在 Eden 空间内
• 多线程同时分配内存时，使用 TLAB 可以避免一系列的非线程安全问题，同时还能提升内存分配的吞吐量，因此我们可以将这种内存分配方式称为快速分配策略
• OpenJDK 衍生出来的 JVM 大都提供了 TLAB 设计

为什么要有 TLAB ?

• 堆区是线程共享的，任何线程都可以访问到堆区中的共享数据
• 由于对象实例的创建在 JVM 中非常频繁，因此在并发环境下从堆区中划分内存空间是线程不安全的
• 为避免多个线程操作同一地址，需要使用加锁等机制，进而影响分配速度

尽管不是所有的对象实例都能够在 TLAB 中成功分配内存，但 JVM 确实是将 TLAB 作为内存分配的首选。

在程序中，可以通过 -XX:UseTLAB 设置是否开启 TLAB 空间。

默认情况下，TLAB 空间的内存非常小，仅占有整个 Eden 空间的 1%，我们可以通过 -XX:TLABWasteTargetPercent 设置 TLAB 空间所占用 Eden 空间的百分比大小。

一旦对象在 TLAB 空间分配内存失败时，JVM 就会尝试着通过使用加锁机制确保数据操作的原子性，从而直接在 Eden 空间中分配内存。

堆是分配对象存储的唯一选择吗

随着 JIT 编译期的发展和逃逸分析技术的逐渐成熟，栈上分配、标量替换优化技术将会导致一些微妙的变化，所有的对象都分配到堆上也渐渐变得不那么 “绝对” 了。 ——《深入理解 Java 虚拟机》

逃逸分析

逃逸分析 (Escape Analysis) 是目前 Java 虚拟机中比较前沿的优化技术。这是一种可以有效减少 Java 程序中同步负载和内存堆分配压力的跨函数全局数据流分析算法。通过逃逸分析，Java Hotspot 编译器能够分析出一个新的对象的引用的使用范围从而决定是否要将这个对象分配到堆上。

逃逸分析的基本行为就是分析对象动态作用域：

• 当一个对象在方法中被定义后，对象只在方法内部使用，则认为没有发生逃逸。
• 当一个对象在方法中被定义后，对象被外部方法所引用，则认为发生逃逸。例如作为调用参数传递到其他地方中，称为方法逃逸。

例如：

public static StringBuffer craeteStringBuffer(String s1, String s2) {
   StringBuffer sb = new StringBuffer();
   sb.append(s1);
   sb.append(s2);
   return sb;
}

StringBuffer sb 是一个方法内部变量，上述代码中直接将 sb 返回，这样这个 StringBuffer 有可能被其他方法所改变，这样它的作用域就不只是在方法内部，虽然它是一个局部变量，但是其逃逸到了方法外部。甚至还有可能被外部线程访问到，譬如赋值给类变量或可以在其他线程中访问的实例变量，称为线程逃逸。

上述代码如果想要 StringBuffer sb 不逃出方法，可以这样写：

public static String createStringBuffer(String s1, String s2) {
   StringBuffer sb = new StringBuffer();
   sb.append(s1);
   sb.append(s2);
   return sb.toString();
}

不直接返回 StringBuffer，那么 StringBuffer 将不会逃逸出方法。

参数设置：

• 在 JDK 6u23 版本之后，HotSpot 中默认就已经开启了逃逸分析
• 如果使用较早版本，可以通过 -XX"+DoEscapeAnalysis 显式开启

开发中使用局部变量，就不要在方法外定义。

使用逃逸分析，编译器可以对代码做优化：

• 栈上分配：将堆分配转化为栈分配。如果一个对象在子程序中被分配，要使指向该对象的指针永远不会逃逸，对象可能是栈分配的候选，而不是堆分配
• 同步省略：如果一个对象被发现只能从一个线程被访问到，那么对于这个对象的操作可以不考虑同步
• 分离对象或标量替换：有的对象可能不需要作为一个连续的内存结构存在也可以被访问到，那么对象的部分（或全部）可以不存储在内存，而存储在 CPU 寄存器

JIT 编译器在编译期间根据逃逸分析的结果，发现如果一个对象并没有逃逸出方法的话，就可能被优化成栈上分配。分配完成后，继续在调用栈内执行，最后线程结束，栈空间被回收，局部变量对象也被回收。这样就无需进行垃圾回收了。

常见栈上分配的场景：成员变量赋值、方法返回值、实例引用传递

代码优化 - 同步省略（消除）

• 线程同步的代价是相当高的，同步的后果是降低并发性和性能
• 在动态编译同步块的时候，JIT 编译器可以借助逃逸分析来判断同步块所使用的锁对象是否能够被一个线程访问而没有被发布到其他线程。如果没有，那么 JIT 编译器在编译这个同步块的时候就会取消对这个代码的同步。这样就能大大提高并发性和性能。这个取消同步的过程就叫做同步省略，也叫锁消除。

public void keep() {
  Object keeper = new Object();
  synchronized(keeper) {
    System.out.println(keeper);
  }
}

如上代码，代码中对 keeper 这个对象进行加锁，但是 keeper 对象的生命周期只在 keep() 方法中，并不会被其他线程所访问到，所以在 JIT 编译阶段就会被优化掉。优化成：

public void keep() {
  Object keeper = new Object();
  System.out.println(keeper);
}

代码优化 - 标量替换

标量（Scalar）是指一个无法再分解成更小的数据的数据。Java 中的原始数据类型就是标量。

相对的，那些的还可以分解的数据叫做聚合量（Aggregate），Java 中的对象就是聚合量，因为其还可以分解成其他聚合量和标量。

在 JIT 阶段，通过逃逸分析确定该对象不会被外部访问，并且对象可以被进一步分解时，JVM 不会创建该对象，而会将该对象成员变量分解若干个被这个方法使用的成员变量所代替。这些代替的成员变量在栈帧或寄存器上分配空间。这个过程就是标量替换。

通过 -XX:+EliminateAllocations 可以开启标量替换， -XX:+PrintEliminateAllocations 查看标量替换情况。

public static void main(String[] args) {
   alloc();
}

private static void alloc() {
   Point point = new Point（1,2）;
   System.out.println("point.x="+point.x+"; point.y="+point.y);
}
class Point{
    private int x;
    private int y;
}

以上代码中，point 对象并没有逃逸出 alloc() 方法，并且 point 对象是可以拆解成标量的。那么，JIT 就不会直接创建 Point 对象，而是直接使用两个标量 int x ，int y 来替代 Point 对象。

private static void alloc() {
   int x = 1;
   int y = 2;
   System.out.println("point.x="+x+"; point.y="+y);
}

代码优化 - 栈上分配

通过 JVM 内存分配可以知道 JAVA 中的对象都是在堆上进行分配，当对象没有被引用的时候，需要依靠 GC 进行回收内存，如果对象数量较多的时候，会给 GC 带来较大压力，也间接影响了应用的性能。为了减少临时对象在堆内分配的数量，JVM 通过逃逸分析确定该对象不会被外部访问。那就通过标量替换将该对象分解在栈上分配内存，这样该对象所占用的内存空间就可以随栈帧出栈而销毁，就减轻了垃圾回收的压力。

总结：

关于逃逸分析的论文在 1999 年就已经发表了，但直到 JDK 1.6 才有实现，而且这项技术到如今也并不是十分成熟的。

其根本原因就是无法保证逃逸分析的性能消耗一定能高于他的消耗。虽然经过逃逸分析可以做标量替换、栈上分配、和锁消除。但是逃逸分析自身也是需要进行一系列复杂的分析的，这其实也是一个相对耗时的过程。

一个极端的例子，就是经过逃逸分析之后，发现没有一个对象是不逃逸的。那这个逃逸分析的过程就白白浪费掉了。

虽然这项技术并不十分成熟，但是他也是即时编译器优化技术中一个十分重要的手段。

方法区⭐

• 方法区（Method Area）与 Java 堆一样，是所有线程共享的内存区域。
• 虽然 Java 虚拟机规范把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫 Non-Heap（非堆），目的应该是与 Java 堆区分开。
• 运行时常量池（Runtime Constant Pool）是方法区的一部分。Class 文件中除了有类的版本 / 字段 / 方法 / 接口等描述信息外，还有一项信息是常量池（Constant Pool Table），用于存放编译期生成的各种字面量和符号引用，这部分内容将类在加载后进入方法区的运行时常量池中存放。运行期间也可能将新的常量放入池中，这种特性被开发人员利用得比较多的是 String.intern() 方法。受方法区内存的限制，当常量池无法再申请到内存时会抛出 OutOfMemoryError 异常。
• 方法区的大小和堆空间一样，可以选择固定大小也可选择可扩展，方法区的大小决定了系统可以放多少个类，如果系统类太多，导致方法区溢出，虚拟机同样会抛出内存溢出错误
• JVM 关闭后方法区即被释放

解惑

你是否也有看不同的参考资料，有的内存结构图有方法区，有的又是永久代，元数据区，一脸懵逼的时候？

• 方法区（method area）只是 JVM 规范中定义的一个概念，用于存储类信息、常量池、静态变量、JIT 编译后的代码等数据，并没有规定如何去实现它，不同的厂商有不同的实现。而永久代（PermGen）是 Hotspot 虚拟机特有的概念， Java8 的时候又被元空间取代了，永久代和元空间都可以理解为方法区的落地实现。
• 永久代物理是堆的一部分，和新生代，老年代地址是连续的（受垃圾回收器管理），而元空间存在于本地内存（我们常说的堆外内存，不受垃圾回收器管理），这样就不受 JVM 限制了，也比较难发生 OOM（都会有溢出异常）
• Java7 中我们通过 -XX:PermSize 和 -xx:MaxPermSize 来设置永久代参数，Java8 之后，随着永久代的取消，这些参数也就随之失效了，改为通过 -XX:MetaspaceSize 和 -XX:MaxMetaspaceSize 用来设置元空间参数
• 存储内容不同，元空间存储类的元信息，静态变量和常量池等并入堆中。相当于永久代的数据被分到了堆和元空间中
• 如果方法区域中的内存不能用于满足分配请求，则 Java 虚拟机抛出 OutOfMemoryError
• JVM 规范说方法区在逻辑上是堆的一部分，但目前实际上是与 Java 堆分开的（Non-Heap）

所以对于方法区，Java8 之后的变化：

• 移除了永久代（PermGen），替换为元空间（Metaspace）；
• 永久代中的 class metadata 转移到了 native memory（本地内存，而不是虚拟机）；
• 永久代中的 interned Strings 和 class static variables 转移到了 Java heap；
• 永久代参数 （PermSize MaxPermSize） -> 元空间参数（MetaspaceSize MaxMetaspaceSize）

设置方法区内存的大小

JDK8 及以后：

• 元数据区大小可以使用参数 -XX:MetaspaceSize 和 -XX:MaxMetaspaceSize 指定，替代上述原有的两个参数
• 默认值依赖于平台。Windows 下， -XX:MetaspaceSize 是 21M， -XX:MaxMetaspacaSize 的值是 -1，即没有限制
• 与永久代不同，如果不指定大小，默认情况下，虚拟机会耗尽所有的可用系统内存。如果元数据发生溢出，虚拟机一样会抛出异常 OutOfMemoryError:Metaspace
• -XX:MetaspaceSize ：设置初始的元空间大小。对于一个 64 位的服务器端 JVM 来说，其默认的 -XX:MetaspaceSize 的值为 20.75MB，这就是初始的高水位线，一旦触及这个水位线，Full GC 将会被触发并卸载没用的类（即这些类对应的类加载器不再存活），然后这个高水位线将会重置，新的高水位线的值取决于 GC 后释放了多少元空间。如果释放的空间不足，那么在不超过 MaxMetaspaceSize 时，适当提高该值。如果释放空间过多，则适当降低该值
• 如果初始化的高水位线设置过低，上述高水位线调整情况会发生很多次，通过垃圾回收的日志可观察到 Full GC 多次调用。为了避免频繁 GC，建议将 -XX:MetaspaceSize 设置为一个相对较高的值。

方法区内部结构

方法区用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

类型信息

对每个加载的类型（类 class、接口 interface、枚举 enum、注解 annotation），JVM 必须在方法区中存储以下类型信息

• 这个类型的完整有效名称（全名 = 包名。类名）
• 这个类型直接父类的完整有效名（对于 interface 或是 java.lang.Object，都没有父类）
• 这个类型的修饰符（public，abstract，final 的某个子集）
• 这个类型直接接口的一个有序列表

域（Field）信息

• JVM 必须在方法区中保存类型的所有域的相关信息以及域的声明顺序
• 域的相关信息包括：域名称、域类型、域修饰符（public、private、protected、static、final、volatile、transient 的某个子集）

方法（Method）信息

JVM 必须保存所有方法的

• 方法名称
• 方法的返回类型
• 方法参数的数量和类型
• 方法的修饰符（public，private，protected，static，final，synchronized，native，abstract 的一个子集）
• 方法的字符码（bytecodes）、操作数栈、局部变量表及大小（abstract 和 native 方法除外）
• 异常表（abstract 和 native 方法除外）
  • 每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的异常类的常量池索引

栈、堆、方法区的交互关系

运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分，理解运行时常量池的话，我们先来说说字节码文件（Class 文件）中的常量池（常量池表）

常量池

一个有效的字节码文件中除了包含类的版本信息、字段、方法以及接口等描述信息外，还包含一项信息那就是常量池表（Constant Pool Table），包含各种字面量和对类型、域和方法的符号引用。

为什么需要常量池？

一个 Java 源文件中的类、接口，编译后产生一个字节码文件。而 Java 中的字节码需要数据支持，通常这种数据会很大以至于不能直接存到字节码里，换另一种方式，可以存到常量池，这个字节码包含了指向常量池的引用。在动态链接的时候用到的就是运行时常量池。

如下，我们通过 jclasslib 查看一个只有 Main 方法的简单类，字节码中的 #2 指向的就是 Constant Pool

常量池可以看作是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等类型。

运行时常量池

• 在加载类和结构到虚拟机后，就会创建对应的运行时常量池
• 常量池表（Constant Pool Table）是 Class 文件的一部分，用于存储编译期生成的各种字面量和符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中
• JVM 为每个已加载的类型（类或接口）都维护一个常量池。池中的数据项像数组项一样，是通过索引访问的
• 运行时常量池中包含各种不同的常量，包括编译器就已经明确的数值字面量，也包括到运行期解析后才能够获得的方法或字段引用。此时不再是常量池中的符号地址了，这里换为真实地址
  • 运行时常量池，相对于 Class 文件常量池的另一个重要特征是：动态性，Java 语言并不要求常量一定只有编译期间才能产生，运行期间也可以将新的常量放入池中，String 类的 intern() 方法就是这样的
• 当创建类或接口的运行时常量池时，如果构造运行时常量池所需的内存空间超过了方法区所能提供的最大值，则 JVM 会抛出 OutOfMemoryError 异常。

方法区在 JDK6、7、8 中的演进细节

只有 HotSpot 才有永久代的概念

jdk1.6 及之前	有永久代，静态变量存放在永久代上
jdk1.7	有永久代，但已经逐步 “去永久代”，字符串常量池、静态变量移除，保存在堆中
jdk1.8 及之后	取消永久代，类型信息、字段、方法、常量保存在本地内存的元空间，但字符串常量池、静态变量仍在堆中

移除永久代原因

http://openjdk.java.net/jeps/122

• 为永久代设置空间大小是很难确定的。

  在某些场景下，如果动态加载类过多，容易产生 Perm 区的 OOM。如果某个实际 Web 工程中，因为功能点比较多，在运行过程中，要不断动态加载很多类，经常出现 OOM。而元空间和永久代最大的区别在于，元空间不在虚拟机中，而是使用本地内存，所以默认情况下，元空间的大小仅受本地内存限制

• 对永久代进行调优较困难

方法区的垃圾回收

方法区的垃圾收集主要回收两部分内容：常量池中废弃的常量和不再使用的类型。

先来说说方法区内常量池之中主要存放的两大类常量：字面量和符号引用。字面量比较接近 Java 语言层次的常量概念，如文本字符串、被声明为 final 的常量值等。而符号引用则属于编译原理方面的概念，包括下面三类常量：

• 类和接口的全限定名
• 字段的名称和描述符
• 方法的名称和描述符

HotSpot 虚拟机对常量池的回收策略是很明确的，只要常量池中的常量没有被任何地方引用，就可以被回收

判定一个类型是否属于 “不再被使用的类”，需要同时满足三个条件：

• 该类所有的实例都已经被回收，也就是 Java 堆中不存在该类及其任何派生子类的实例
• 加载该类的类加载器已经被回收，这个条件除非是经过精心设计的可替换类加载器的场景，如 OSGi、JSP 的重加载等，否则通常很难达成
• 该类对应的 java.lang.Class 对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法

Java 虚拟机被允许堆满足上述三个条件的无用类进行回收，这里说的仅仅是 “被允许”，而并不是和对象一样，不使用了就必然会回收。是否对类进行回收，HotSpot 虚拟机提供了 -Xnoclassgc 参数进行控制，还可以使用 -verbose:class 以及 -XX:+TraceClassLoading 、 -XX:+TraceClassUnLoading 查看类加载和卸载信息。

在大量使用反射、动态代理、CGLib 等 ByteCode 框架、动态生成 JSP 以及 OSGi 这类频繁自定义 ClassLoader 的场景都需要虚拟机具备类卸载的功能，以保证永久代不会溢出。

---

1. 线程私有的程序计数器、虚拟机栈、本地方法区 ↩︎
