万用表

使用参数

• 电阻档：2KΩ
• 电压档：12V 直流

使用操作

• 调至蜂鸣档，可检测线路是否通

电烙铁

• 温度： 350℃-380℃
• 清洗：将温度调至 250℃ ，上锡，在海绵上擦拭，再上锡，擦拭... 直至脏污去除，最后加一层锡养护。

元器件

电阻

名称	标号 (正则)	示例	说明
贴片电阻	R\d+	R330	$33\times {10}^0$
排阻	RN\d+
保险电阻	F\d+		用在电源输出电路中，正常值为 几Ω-十Ω

色码电阻

电阻色码 - 维基百科，自由的百科全书 (opens new window)

• 色码 A 为其数值的第一位数。
• 色码 B 为其数值的第二位数。
• 色码 C 为其倍率，若数字为 c，其倍率为 c。
• 色码 D 若存在，则其表示数值的误差范围，若没有色码 D，其误差范围为 20%。

电容

万用表调整蜂鸣档，红笔接地（主板上的金属）

名称	标号	示例	说明
贴片电容	BC\d+
电解电容	(CE|EC)\d+		有极性，常见的圆柱体电容，有色块处为负极，电路板中阴影区域为负极。
排容	CN\d+
高压陶瓷电容	CY\d+
滤波电容	C\d+

电解电容

好坏判断：

• 外观：如圆柱体顶部出现凸起（鼓包）、漏液，即为损坏。
• 万用表（电阻档）：
  • 红笔接正极，黑笔接负极，会出现由负到正无穷 (1.)
  • 再红接负，黑接正，出现由负到正无穷 (1.)
  • 有充放电过程，即为正常

• 万用表（电压档）：

电感

名称	标号	示例	说明
电感	L
E 型电感	NF
环形电感	CF

半导体

物质按导电性分为三种

分类	导电性能	导电率	常见物质
导体	导电性能强	很小（${10}^{-6}\sim {10}^{-4}\mathrm{\Omega }\cdot cm$）	铜、铝、银等金属
绝缘体	不导电	很大（${10}^{10}\mathrm{\Omega }\cdot cm$ 以上）	橡胶、塑料、陶瓷
半导体	介于两者之间	两者之间（${10}^{-2}\sim {10}^9\mathrm{\Omega }\cdot cm$）	硅、锗、硒

二极管正极为 P 区，负极为 N 区

名称	标识	说明
二极管	D\d+	用蜂鸣档检测正负值 有色环一端为正极
三极管	Q\d+	PNP NPN

二极管

蜂鸣档，红笔接正，黑笔接负

故障：

• 短路：两次（对调）测量数值小或蜂鸣声
• 断路：两次（对调）测量无穷大

三极管

• C：收集极
• B：基极
• E：发射极

结构：

• PNP：
  • 两个二极管 PN-NP 组成
  • 中间负（B），两边正（C、E）
  • 红线接 B，黑线分别接 C、E，测得无穷大，反接测得正向较小值
• NPN：
  • 两个二极管 NP-PN 组成
  • 中间正（B），两边负（C、E）
  • 红线接 B，黑线分别接 C、E，测得正向较小值，反接测得无穷大

三种状态：

名称	状态一	状态二	状态三
水路	水龙头打开	水龙头旋转	水龙头关闭
电路	三极管导通	三极管放大	三极管截止

测量

PN 结	PN 极	所在位置	黑表笔	红表笔	PNP	NPN
发射极	基极 + 发射极	左下脚 + 右下脚	基极 B	发射极 E	阻值较小 (正向电阻)	无穷大 (反向电阻)
集电极	基极 + 集电极	左下脚 + 顶端脚	基极 B	集电极 C	阻值较小 (正向电阻)	无穷大 (反向电阻)

注：如果所测一组或两组 PN 结的正反向电阻都很小，说明短路击穿；

如果所测一组或两组 PN 结的正反向电阻都很大，说明断路。

二极管电桥（整流桥）

二极管电桥（diode bridge）是用四个或四个以上的二极管组成的电桥电路组态，不论输入电压的电极性是正是负，输出都可以维持相同的极性。

二极管电桥最常见的用途是将交流电（AC）转换为直流电（DC），也称为桥式整流器。

总结

电容、二极管、三极管的性能容易受到温度的影响而发生变化

• 电容的容量、漏电，随温度而产生变化
• 二极管、三极管的反向耐压，随温度升高而下降

电源接口

ATX 电源插座

主板供电接口

• Blank(黑线) 为地线，且互通。
• Red(红线) 5V，且互通
• Orange(橙线) ：3.3V，且互通
• Purple(紫线) ：5V，待机电压
• Green(绿线) ：5V，待机电压
• Blue(蓝线) ：-12V
• Yellow(黄线) ：12V

笔记

• 除了黑线，其他线对地阻值低于 100 可认为短路。（故障检测）
• 开机：除紫、绿线外，其他线默认无电压，将绿色与黑 (地) 线短接时为低电平，即为开机，其他线出现电压。
• 实际测量电压超出标准电压$\pm 5$ 为不正常
• 在主板背部可观察到，红、黑、橙线是互通的

EPS-12V

CPU 供电接口，8-PIN（4+4）

12V 辅助接口

4PIN

四根电线：

• 2 根黑线
• 1 根红线
• 1 根黄线

电源电路

作用与原理

将 220V 交流电电压转化为最高 12V 直流电电压。

$$\sim 220V\to \mathrm{一}\mathrm{级}EMI\to \mathrm{二}\mathrm{级}EMI\to \mathrm{被}\mathrm{动}\mathrm{式}PFC$$

下图为市电 220V 交流电波形，波形为正弦曲线

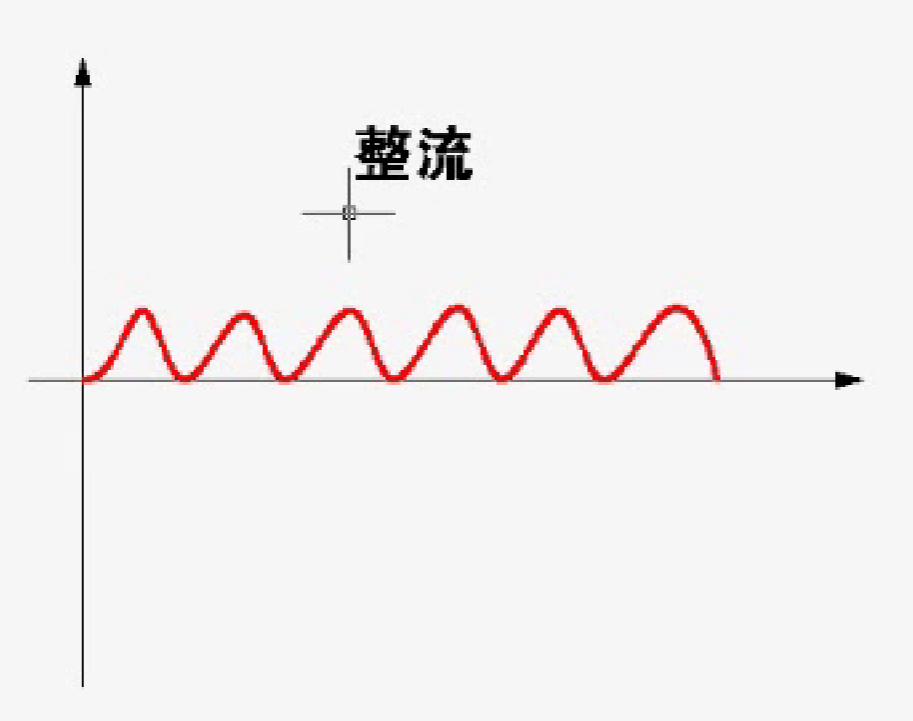

下图为经过整流后的波形，变成全正向电压，但电压波动大、不稳定

• 整流桥

下图为经过滤波后的波形，变成较为稳定的高压直流电

• 滤波电容（电源里的大圆柱）

EMI 电路

PFC 电路

PFC（功率因数改善）是指改善功率因数，并使功率因数接近 1。这是通过使功率因数角（相位角）接近 0°，从而减小电压与电流的相位差，使视在功率接近有功功率。同时抑制谐波电流。谐波抑制在国际标准 IEC61000-3-2 中已经分类限值并规定了最大容许谐波电流，相应的电子设备基本上都配备 PFC。

被动式 PFC（无源 PFC）

成本低

主动式 PFC（有源式 PFC）

成本高

维修

1. 关闭电源：断电，电容放电
2. 清扫灰尘
3. 初步诊断
4. 短路检查：测量电源插头，零火线正反阻值应都在 100K 以上，反之短路
5. 故障定位：顺着电路寻找被击穿的元器件
6. 分析原因
7. 检测元件
8. 更换修复

芯片

IO 芯片

IO 芯片通常用于控制计算机系统中的各种输入 / 输出（I/O）接口，如 USB、SATA、PCI、HDMI、VGA 等接口，以及电源管理、音频控制等功能。IO 芯片可以将这些复杂的接口标准转换成计算机系统所支持的标准，同时可以提供一些额外的功能，如电源管理、温度控制、风扇控制等。在笔记本电脑等设备中，IO 芯片通常被集成到主板上，用于控制各种输入 / 输出和电源管理功能。

Super I/O - 维基百科，自由的百科全书 (opens new window)

• 芯片中其中一引脚与电源的 PS_ON 相通

  • 蜂鸣档，一端 PS_ON ，一端在芯片引脚滑动，发出蜂鸣声即找到。
  • 短接此引脚和相邻的地线，可实现开机。
  • 与前置面板开机排针相通

• 芯片中其中多引脚为地线，上述同理可找到。

• 芯片中其中一引脚与主板电池相连，接地测的 3V 电压。

• 芯片中其中一引脚与电源紫线相连，接地测的 5V 待机电压。

• 针脚顺序，从主板箭头开始，逆时针数。

笔记

主板电池低于 2.6V 时需更换。

南桥芯片

南桥（英语：Southbridge）是基于个人电脑主板芯片组架构中的其中一枚芯片。南桥设计用来处理低速信号，通过北桥与中央处理器联系。各芯片组厂商的南桥名称都有所不同，

• 英特尔：I/O 路径控制器（ICH）或平台路径控制器（PCH）

• NVIDIA：MCP

• ATI：IXP/SB，

• AMD：FCH（Fusion Control Hub）代表 AMD APU/AMD Ryzen/AMD EPYC 的南桥芯片。

EC 芯片

开机电路

原理：

• ATX 电源各接口电压正常出现，即能引起主板运行。
• 而电压出现的唯一方法为，将 PS_ON# 接口由高电平降至低电平。
  • 方法一：将 PS_ON 接地（骚操作）
  • 方法二：触发 IO 芯片逻辑，将 PS_ON# 接地，持续低电平
    • F_PANEL 中的 PW+ 与 IO 芯片 PWRBTSW- 引脚相通，短接触发逻辑。

维修思路⭐️

• 检测电源供电是否正常
• 检查电源插座及辅助插座阻值是否正常

参考

• 刘坚强维修学《自学主板维修》 (opens new window)
