一层 - 物理层
# 基本概念
职责： 确定与传输媒体接口有关的一些特性，即定义标准
- 机械特性
- 电器特性
- 功能特性
- 规程特性
# 数据通信基本知识

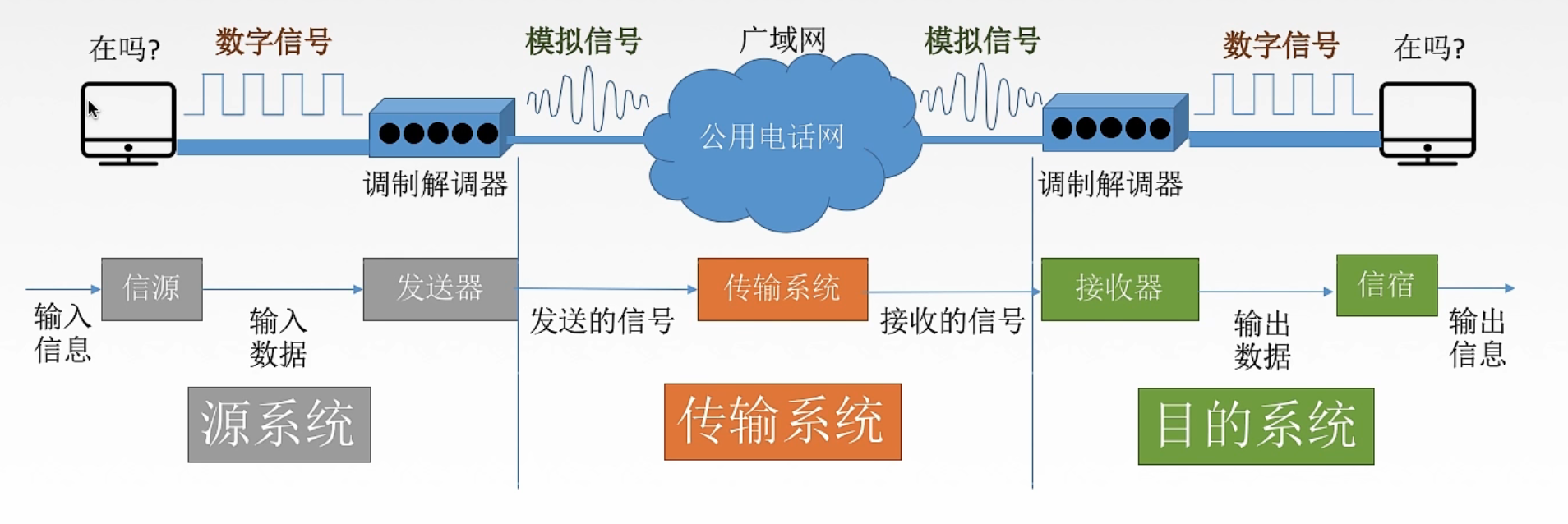

# 典型的数据通信模型
# 物理层传输介质
传输介质也称传输媒体 / 传输媒介，它就是数据传输系统中在发送设备和接收设备之间的物理通路。
传输媒体并不是物理层。传输媒体在物理层的下面，因为物理层是体系结构的第一层，因此有时称传输媒体为 0 层。在传输媒体中传输的是信号，但传输媒体并不知道所传输的信号代表什么意思。但物理层规定了电气特性，因此能够识别所传送的比特流。
# 导向性传输介质 —— 双绞线
双绞线是古老、又最常用的传输介质，它由两根采用一定规则并排绞合的、相互绝缘的铜导线组成。
绞合可以减少对相邻导线的电磁干扰。
双绞线价格便宜，是最常用的传输介质之一，在局域网和传统电话网中普遍使用。模拟传输和数字传输都可以使用双绞线，其通信距离一般为几公里到数十公里。距离太远时，对于模拟传输，要用放大器放大衰减的信号；对于数字传输，要用中继器将失真的信号整形。
# 导向性传输介质 —— 同轴电缆
同轴电缆由导体铜质芯线、绝缘层、网状编织屏蔽层和塑料外层构成。按特性阻抗数值的不同，通常将同轴电缆分为两类：
- 50Ω 同轴电缆和 75Ω 同轴电缆。其中，50Ω 同轴电缆主要用于传送基带数字信号，又称为基带同轴电缆，它在局域网中得到广泛应用；
- 75Ω 同轴电缆主要用于传送宽带信号，又称为宽带同轴电缆，它主要用于有线电视系统。
同轴电缆 vs 双绞线
由于外导体屏蔽层的作用，同轴电缆抗干扰特性比双绞线好，被广泛用于传输较高速率的数据，其传输距离更远，但价格较双绞线贵。

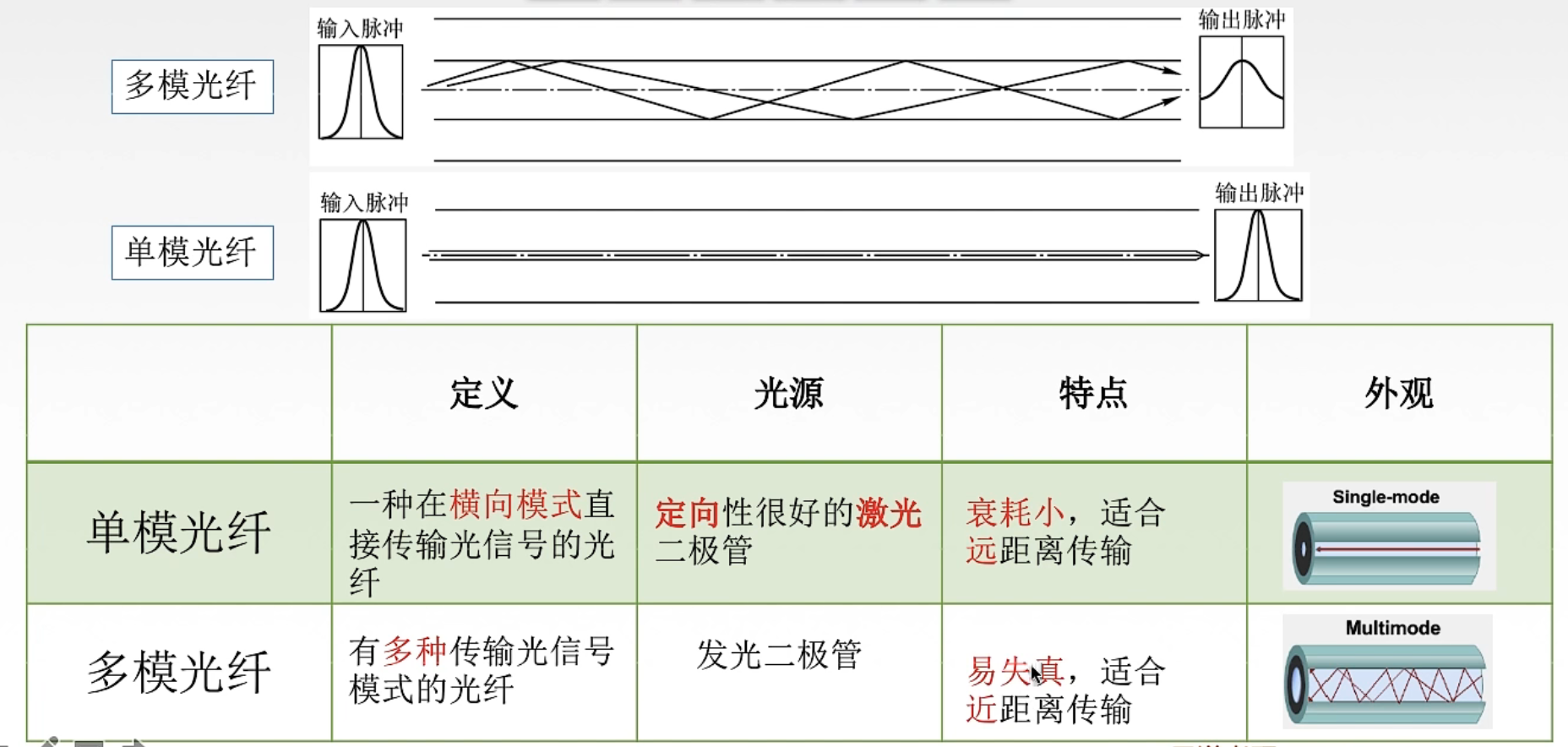

# 导向性传输介质 —— 光纤
光纤通信就是利用光导纤维（简称光纤）传递光脉冲来进行通信。有光脉冲表示 1，无光脉冲表示 0。而可见光的频率大约是 10^8MHz，因此光纤通信系统的带宽远远大于目前其他各种传输媒体的带宽。
光纤在发送端有光源，可以采用发光二极管或半导体激光器，它们在电脉冲作用下能产生出光脉冲；在接收端用光电二极管做成光检测器，在检测到光脉冲时可还原出电脉冲。
光纤主要由纤芯 (实心的！) 和包层构成，光波通过纤芯进行传导，包层较纤芯有较低的折射率。当光线从高折射率的介质射向低折射率的介质时，其折射角将大于入射角。因此，如果入射角足够大，就会出现全反射，即光线碰到包层时候就会折射回纤芯、这个过程不断重复，光也就沿着光纤传输下去。
光纤的特点：
- 传输损耗小，中继距离长，对远距离传输特别经济。
- 抗雷电和电磁干扰性能好。
- 无串音干扰，保密性好，也不易被窃听或截取数据。
- 体积小，重量轻。
# 非导向性传输介质 —— 无线电波
较强穿透能力，可传远距离，广泛用于通信领域（如手机通信），信号向所有方向传播。
# 非导向性传输介质 —— 微波
微波通信频率较高、频段范围宽，因此数据率很高，信号固定方向传播。
# 非导向性传输介质 —— 红外线、激光
把要传输的信号分别转换为各自的信号格式，即红外光信号和激光信号，再在空间中传播，信号固定方向传播。
# 物理层设备
# 中继器
诞生原因： 由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。
中继器的功能： 对信号进行再生和还原，对衰减的信号进行放大，保持与原数据相同，以增加信号传输的距离，延长网络的长度。
中继器的两端： 两端的网络部分是网段，而不是子网，适用于完全相同的两类网络的互连，且两个网段速率要相同。中继器只将任何电缆段上的数据发送到另一段电缆上，它仅作用于信号的电气部分，并不管数据中是否有错误数据或不适于网段的数据。两端可连相同媒体，也可连不同媒体。中继器两端的网段一定要是同一个协议。
# 集线器（多口中继器）
集线器的功能： 对信号进行再生放大转发，对衰减的信号进行放大，接着转发到其他所有（除输入端口外）处于工作状态的端口上，以增加信号传输的距离，延长网络的长度。不具备信号的定向传送能力，是一个共享式设备。
缺点：
- 不能分割冲突域
- 连在集线器上的工作主机平分带宽
